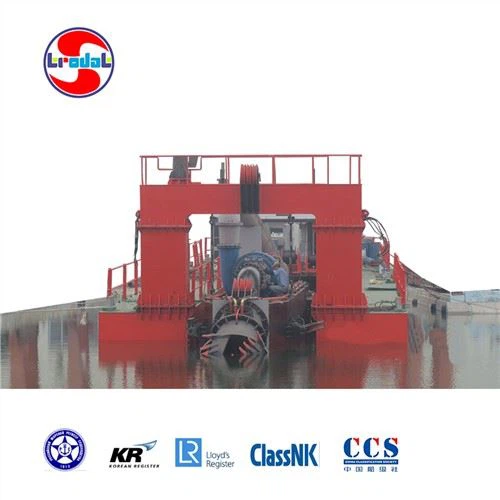

الحفارة ذات الشفط القاطع هي نوع واحد من الحفارة الهيدروليكية، وهي مجهزة بمعدات خاصة للتجريف، مثل المخرطة والجسر وخط أنابيب الشفط والتفريغ ومضخة الطين وجهاز تحديد الموقع والنقل وما إلى ذلك (انظر الشكل 1 أدناه). تعتمد حفارة الشفط المجدولة نقطة ثابتة وطريقة تأرجح وخطوة، من خلال مخرطة ومضخة الطين لعمليات التجريف، وتكمل العملية الكاملة لنقل التجريف عبر خط الأنابيب بشكل مستقل. تحدد القوة المطابقة أو قطر أنبوب الشفط أو التفريغ وصف حجم سعة بناء السفينة، مع عمق التجريف وعرض التجريف ومسافة الصف وإنتاج الوحدة وحالة البحر التشغيلية كمؤشرات للأداء.
تفاصيل سريعة
الصناعات المطبقة: محلات مواد البناء، أعمال البناء، الطاقة والتعدين، التجريف/النهر النظيف/البحيرة النظيفة، تعدين الذهب، تعدين الرمال
النوع: الحفارة القاطعة
نوع الطاقة: ديزل
المسودة (الحد الأقصى): 1.7 م
مكان المنشأ: شاندونغ، الصين
البعد (الحد الأقصى للطول * العرض * الارتفاع): 23 × 8.5 × 2.5 م / حسب الطلب
الوزن (الحد الأقصى): 130 طن / حسب الطلب
التطبيق على سبيل المثال: تجريف الرمال
اسم المنتج: CSD300 12-جرافة ماصة بقاطعة بوصة
عمق التجريف: 8 م - 15 م (قابل للتعديل)
تدفق المياه (الحد الأقصى): 2500 م3
ناتج الرمل: 370-500م3/h
مسافة التفريغ: 1200 متر (حسب الطلب)
نظام التشغيل: التحكم الهيدروليكي
فحص الفيديو الصادر: متوفر
تقرير اختبار الآلات: مقدم
ضمان المكونات الأساسية: سنة واحدة
Please download specification sheet of CSD300 12inch Cutter Suction Dredger.->>>
Please click structure diagram to get technical details of CSD300 12inch Cutter Suction Dredger->>>
| الرسم التخطيطي لهيكل الحفارة ذات الشفط القاطع | |||||
| 1 | الجسم الرئيسي | 7 | مولد الطوارئ | ||
| 2 | مضخة الطين وارمان | 8 | رافعة سطح السفينة | ||
| 3 | المحرك الرئيسي لمضخة الطين | 9 | مِرسَاة | ||
| 4 | النظام الهيدروليكي | مضخة هيدروليكية (فيديو) | 10 | بطارية | |
| سيمنز بي ال سي | 11 | علاج مضاد للتآكل | |||
| ونش الرفع | 12 | كتلة الزنك المضادة للتآكل | |||
| ونش جانبي | 13 | الحماية من الحرائق وإنقاذ الحياة | |||
| القاطع الهيدروليكي | 14 | خيارات | رمي قضيب مرساة | ||
| عجلة دلو هيدروليكية | عربة | ||||
| اسطوانة الزيت | قارب مرساة | ||||
| 5 | محرك هيدروليكي مساعد | عجلة دلو | |||
| 6 | مضخة الغدة | استطلاع | |||
خدمة ما بعد البيع المقدمة:الدعم الفني بالفيديو، قطع الغيار المجانية، الدعم عبر الإنترنت، التثبيت الميداني، التشغيل والتدريب، الصيانة الميدانية، وخدمة الإصلاح
1. ما يقرب من 30 عامًا من هطول الأمطار والابتكار التكنولوجي في المصنع
2. دعم الموقع وتفتيش المصنع
تم التحقق من 3 SGS/BV
Click here to see composition of parts ->>>>
التطبيقات الرئيسية
1) تعدين المعادن (مثل تعدين الذهب وتعدين الحديد وتعدين القصدير وغيرها)
2) حفر الرمال والحجر تحت الماء كمواد بناء
3) هندسة استصلاح الأراضي / ترميم الشواطئ
4) الميناء والبحيرة والنهر والميناء والقناة وإزالة السد
5) تم حفر مجرى مائي جديد وحوض الميناء وترعة قناة جديدة وإنشاء قنوات لحفظ المياه الزراعية
6) يستخدم لحفر الخنادق لخطوط الأنابيب والأنفاق والهياكل الهيدروليكية الأخرى
8-14 الحفارة ذات الشفط القاطع بوصة تتميز بقدرة قوية على التكيف مع البيئة الجغرافية، وبنية بسيطة، وسهولة الصيانة، وأداء موثوق، وعمر خدمة طويل، وتكاليف منخفضة، وعبء عمل كبير (1،000 إلى 4،{{4} } متر مكعب في اليوم) هي الخيارات المثالية لحقول الرمال وتعدين الرمال النهرية. ويمكن استخدامه أيضًا في تعدين الملح في البحيرات المالحة، والتجريف البحري والأنهار، والتعدين في قاع الأنهار الصلبة، وتحسين الممرات المائية، وتطويرها. الرمال المحفورة بعد الغربلة والفصل تكون نقية وخالية من الشوائب، مما يجعلها خيارًا مثاليًا لصناعة البناء.
يمكن تركيب جرافات الشفط القاطعة مع معدات تلبيس الخام لاستخراج الذهب، وخام الحديد، والمعادن الأخرى، وتتميز بدرجة عالية من الأتمتة، ودقة استخلاص عالية، وقدرة معالجة كبيرة. إنها تقود الصناعة في الداخل والخارج.
نحن ندعمك
موثوقة وفعالة
تشتهر TRODAT® ببنيتها القوية وتشغيلها الموثوق وأدائها الممتاز. حتى الآن، قامت TRODAT® بتوريد أكثر من 30 من جرافات الشفط القياسية هذه في جميع أنحاء العالم.
قابلة للنقل والتسليم من المخزون
يمكن تفكيك TRODAT® DREDGERS للنقل عبر الطرق البرية أو السكك الحديدية أو البحر. تتوفر مجموعة واسعة من المعدات الاختيارية، بالإضافة إلى المعدات المساعدة التكميلية، مثل قوارب العمل وخطوط أنابيب التفريغ. يتم تسليم هذه السفن في الغالب من المخزون.
الخدمة والدعم
يمكن أن توفر TRODAT® مجموعة كاملة من قطع الغيار ودعم الصيانة وبرامج التدريب على المعدات وخدمات استشارية للتجريف ومشغلي التجريف للتعليم العملي والتشغيل.
تحسين
تركز TRODAT® على مرافق الدعم الذكية في مجال التجريف المتوسط والعالي، وذلك لتوفير أفضل الخدمات الفعالة من حيث التكلفة للعملاء في صناعة التجريف الدولية وحماية البيئة. ملتزمون بمجال التجريف والاستصلاح، للمساعدة في مطابقة معدات البناء وتطويرها.
Warranty and After-Sales Service ->>>
Video Show ->>>
الوسم : csd300 12جرافة الشفط القاطعة بوصة، الصين، الموردين، الشركات المصنعة، المصنع، السعر، للبيع
