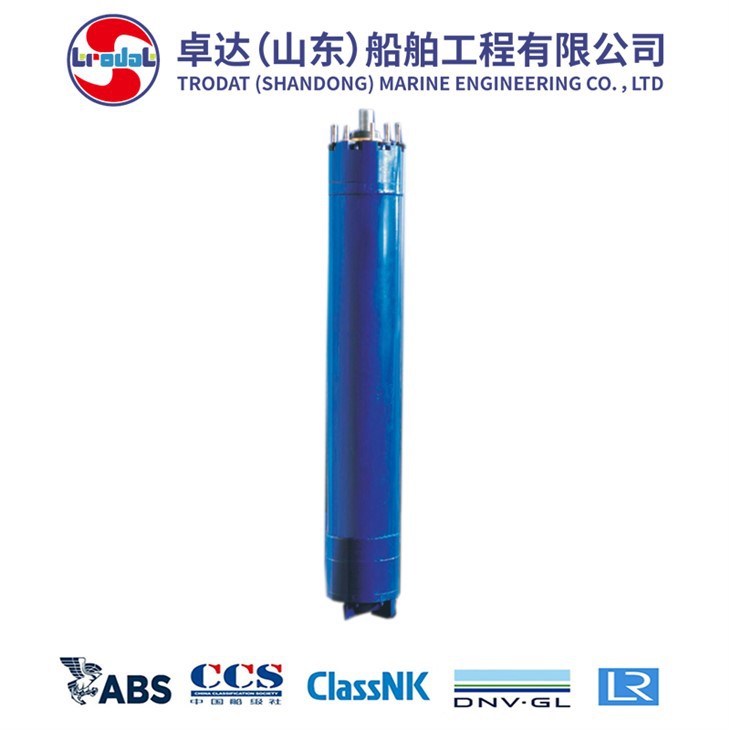

مضخة مياه البحر الغاطسة TDSP-HB

سلسلة TDSP-HB مضخة غاطسة للمياه (مياه البحر)يجب استخدامها كمضخة غاطسة في الماء لرفع المياه من البئر، وكمضخة رفع مياه البحر لرفع مياه البحر أو غيرها من السوائل التآكلية المماثلة. يجب أن تكون المضخة الغاطسة الكهربائية مناسبة للعمل في الماء أو مياه البحر أو غيرها من الوسائط التآكلية المماثلة التي تحتوي على الرمل والكائنات الحية البحرية.

يجب أن يكون هناك سلسلة من المزايا، مثل الهيكل المدمج، واحتلال أقل للأرض، وعدم الحاجة إلى غرفة المضخة، وعدم الضوضاء، وسهولة تحقيق التحكم التلقائي ومراقبة وإدارة إنترنت الأشياء وما إلى ذلك. إنها معدات مثالية لتوفير المياه في الأعمال البلدية، والمناجم، والمنصات البحرية، وحوض بناء السفن ووضع التشغيل المماثل.

حول المضخة

عند الاستخدام في المياه النظيفة، تكون المادة الرئيسية عمومًا الحديد الزهر والفولاذ الكربوني والفولاذ السبائكي المقاوم للتآكل وسبائك النحاس. وفقًا لمحتوى الرمل المختلف في الماء، سيتم اختيار الأجزاء والمكونات على النحو الأمثل، مما يضمن موثوقية المنتج.

عند الاستخدام في مياه البحر أو السوائل المسببة للتآكل، تكون المادة الرئيسية عمومًا سبائك النحاس والنيكل والفولاذ المقاوم للصدأ والفولاذ المزدوج أو الروديوم. من أجل إطالة دورة حياة المضخة ورفع جودتها، بالإضافة إلى اختيار المواد المتفوقة والتصنيع الدقيق للمنتجات، نعمل باستمرار على تحسين مفهوم التصميم وهيكل المنتجات وعملية التكنولوجيا. وهذا من شأنه أن يحسن موثوقية المنتج بشكل أكبر.

المحرك المطابق للمضخة أعلاه هو محرك كهربائي غاطس بالماء (مياه البحر) غير متزامن أو متزامن بمغناطيس دائم من سلسلة TDSM، وهو ذو هيكل محكم الغلق بالكامل ومليء بالمياه النظيفة.

a)يتم لف لفائف الجزء الثابت باستخدام لفات مغطاة بالنايلون المعزولة بالبولي إيثيلين.

b)وفقا لظروف العمل المختلفة، فإن الأسطح الخارجية للمحرك كلها مصنوعة من معادن مقاومة للتآكل.

c)يتضمن ختم المحرك ختمًا ثابتًا وختمًا ديناميكيًا. الختم الثابت هو ختم شريط لاصق. الختم الديناميكي هو ختم ميكانيكي أو ختم زيت.

d)محامل المحرك هي محامل ذاتية التشحيم، ويتم تشحيمها بالماء النظيف أو سائل التبريد.

e)كابل المحرك مقاوم للتآكل والماء، وهو كابل مسطح أو دائري مع غلاف حماية.

f)هناك طريقتان لموازنة الضغط الداخلي والخارجي: الأولى هي الموازنة التلقائية عن طريق تنظيم الحجاب الحاجز، والثانية هي موازنة نظام إمداد المياه بالضغط الإيجابي. سيتم اختيارها بشكل مناسب وفقًا لظروف العمل المختلفة

مراقبة التشغيل

وفقًا لاحتياجات العملاء، يمكن تجهيز المضخات الكهربائية الغاطسة بأجهزة استشعار مختلفة لتحقيق مراقبة التشغيل التالية:

درجة حرارة

الإزاحة والسرعة والتسارع

الجهد والتيار

AC3

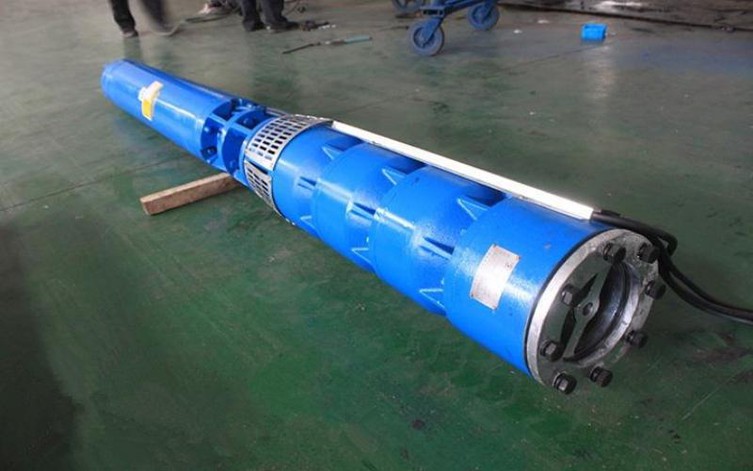

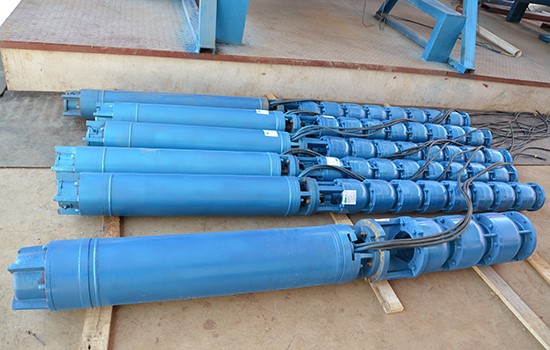

الجمعية بأكملها

مضخة	أنبوب عمودي
المحرك	مشبك الرفع
كابل	جهاز رأس البئر
لوحة التشغيل	صمام الفحص
صندوق الوصلات	جهاز منع التلوث البيولوجي
غطاء تحويل	قوس التثبيت
جهاز استشعار المراقبة	نظام المراقبة

يمكن تسليم المكونات المذكورة أعلاه كمجموعة كاملة أو بناءً على طلبك، يرجى إعطائنا المتطلبات التفصيلية عند الطلب.

عندما لا تتمكن المعلمات الحالية من تلبية احتياجات المستخدم، يمكننا تقديم خدمة مخصصة.

ظروف العمل

1. الوسط: الماء أو مياه البحر أو سائل تآكلي مماثل. يجب أن تكون قيمة الرقم الهيدروجيني 6.5 إلى 8.5.

2. درجات حرارة متوسطة 35 درجة أو 90 درجة

3. محتوى الرمل (بالوزن) أقل من أو يساوي 2%

4. يجب تشغيل المضخة عموديا وغمرها في الماء. يجب غمر مدخلها في وضع (عند الجزر) أقل من 1.5 متر من مستوى سطح البحر المتحرك. يجب أن يكون الجزء السفلي من المحرك على مسافة لا تقل عن 2 متر من قاع البحر. في الظروف الخاصة، يُسمح للمحرك بالدخول إلى قاع البحر، ولكن يجب أن تكون المسافة بين مدخل المضخة وقاع البحر أكثر من 0. 5. يجب أن يلاحظنا التطبيق الخاص مسبقًا.

5. عمق الغمر: النوع الأول أقل من أو يساوي -100 متر، النوع الثاني أقل من أو يساوي -1000 متر، النوع الثالث أقل من أو يساوي -3000 متر

6. يجب ملء الجزء الداخلي من المحرك بالماء النظيف، وكذلك بالمبرد حسب الحاجة.

7. مصدر الطاقة: 380 فولت/460 فولت/690 فولت/1.2 كيلو فولت/3.3 كيلو فولت/6.3 كيلو فولت/10 كيلو فولت، 50 هرتز/60 هرتز، 3 طور

ورقة مواصفات مضخة مياه البحر الغاطسة TDSP-HB

يرجى الاتصال بقسمنا الفني للحصول على ورقة المواصفات الكاملة ومنحنيات الأداء عبر الهاتف +86 15550047599 (WhatsApp) أو البريد الإلكترونيtrodat@trodatgroup.com.

رقم الموديل	تدفق (m3/h)	رأس (m)	سرعة (دورة/دقيقة)	اف (%)	قوة (كيلوواط)	التردد (هرتز)	الحد الأقصى للقطر (مم)
200QB٪7b٪7b1٪7d٪7d 200QB7-40 200QB7-50 200QB7-60 200QB7-70 200QB7-80 200QB7-90 200QB7-100 200QB7-110 200QB7-120 200QB7-130	7	30 40 50 60 70 80 90 100 110 120 130	1750	58	1.7 1.7 2.2 3 3 4 4 5.5 5.5 5.5 5.5	60	147
300QB٪7b٪7b1٪7d٪7d 300QB34-40 300QB34-50 300QB34-60 300QB34-70 300QB34-80 300QB34-90 300QB34-100 300QB34-110 300QB34-120 300QB34-130	34	90 100 110 120 130	1750	60	7.5 9.2 15 15 15 18.5 18.5 22 22 25 25	60	250
300QB٪7b٪7b1٪7d٪7d٪2f1 300QB100-32/2 300QB100-48/3 300QB100-64/4 300QB100-80/5 300QB100-96/6 300QB100-122/7 400QB100-128/8 400QB100-144/9 400QB100-160/10 400QB100-176/11 400QB100-192/12	100	16 32 48 64 80 96 112 128 144 160 176 192	1750	72	9.2 15 22 30 37 44 52 70 70 87 87 100	60	253
							290
300QB٪7b٪7b1٪7d٪7d٪2f 300QB120-28/2 300QB120-42/3 300QB120-56/4 300QB120-70/5 300QB120-84/6 300QB120-98/7 400QB120-112/8 400QB120-126/9 400QB120-140/10 400QB120-154/11 400QB120-168/12	120	14 28 42 56 70 84 98 112 126 140 154 168	1750	72	9.2 18.5 25 33 42 52 55 70 70 87 87 100	60	253
							290
350QB٪7b٪7b1٪7d٪7d٪2f1 350QB140-26/2 350QB140-39/3 350QB140-52/4 350QB140-65/5 350QB140-72/6 400QB140-91/7 400QB140-104/8 400QB140-117/9 400QB140-130/10 400QB140-143/11 450QB140-156/12	140	13 26 39 52 65 72 91 104 117 130 143 156	1750	72	9.2 18.5 25 37 44 52 70 70 87 87 100 120	60	253
							290
							360

رقم الموديل	تدفق (m3/h)	رأس (m)	سرعة (دورة/دقيقة)	اف (%)	قوة (كيلوواط)	التردد (هرتز)	الحد الأقصى للقطر (مم)
400QB٪7b٪7b1٪7d٪7d٪2f1 400QB180-40/2 400QB180-60/3 400QB180-80/4 400QB180-100/5 450QB180-120/6 450QB180-140/7 450QB180-160/8 450QB180-180/9 450QB180-200/10 450QB180-220/11 450QB180-240/12	180	20 40 60 80 100 120 140 160 180 200 220 240	1750	72	18.5 37 52 70 87 120 120 140 160 185 185 220	60	305
							360
400QB٪7b٪7b1٪7d٪7d٪2f1 400QB240-36/2 400QB240-54/3 400QB240-72/4 450QB240-90/5 450QB240-108/6 450QB240-126/7 450QB240-144/8 450QB240-162/9 450QB240-180/10	240	18 36 54 72 90 108 126 144 162 180	1750	72	22 42 70 87 120 140 160 185 185 220	60	305
							360
450QB٪7b٪7b1٪7d٪7d٪2f1 450QB290-34/2 450QB290-51/3 450QB290-68/4 450QB290-85/5 450QB290-102/6 450QB290-119/7 450QB290-136/8 450QB290-153/9 700QB290-170/10	290	17 34 51 68 85 102 119 136 153 170	1750	72	25 52 70 120 140 185 185 220 300	60	305
							360
							600
400QB٪7b٪7b1٪7d٪7d٪2f1 400QB330-28/2 400QB330-42/3 400QB330-56/4 450QB330-70/5 450QB330-84/6 450QB330-98/7 450QB330-112/8 450QB330-126/9 450QB330-140/10 700QB330-154/11 700QB330-168/12	330	14 28 42 56 70 84 98 112 126 140 154 168	1750	72	22 44 70 87 120 140 160 185 220 220 300 300	60	305
							360
							600
400QB٪7b٪7b1٪7d٪7d٪2f1 400QB330-34/2 400QB330-51/3 450QB330-68/4 450QB330-85/5 450QB330-102/6	330	17 34 51 68 85 102	1750	72	30 52 87 120 140 160	60	322
							360
450QB٪7b٪7b1٪7d٪7d٪2f1 450QB360-54/2 450QB360-81/3 450QB360-108/4 700QB360-135/5 700QB360-162/6	360	27 54 81 108 135 162	1750	72	52 100 140 185 300 300	60	352
							360
							600
450QB٪7b٪7b1٪7d٪7d٪2f1 450QB420-52/2 450QB420-78/3 450QB420-104/4 700QB420-130/5 700QB420-156/6	420	26 52 78 104 130 156	1750	72	52 120 160 220 300 380	60	352
							360
							600
							615

رقم الموديل	تدفق (m3/h)	رأس (m)	سرعة (دورة/دقيقة)	اف (%)	قوة (كيلوواط)	التردد (هرتز)	الحد الأقصى للقطر (مم)
450QB٪7b٪7b1٪7d٪7d٪2f1 450QB480-46/2 450QB480-69/3 450QB480-92/4 700QB480-115/5 700QB480-138/6 700QB480-161/7 700QB480-184/8	480	23 46 69 92 115 138 161 184	1750	72	52 120 160 220 300 380 380 420	60	352
							360
							600
							615
450QB٪7b٪7b1٪7d٪7d٪2f1 450QB600-40/2 450QB600-60/3 700QB600-80/4 700QB600-100/5 700QB600-120/6 700QB600-140/7 700QB600-160/8	600	20 40 60 80 100 120 140 160	1750	72	70 120 185 300 300 380 420 470	60	352
							360
							600
							615
550QB٪7b٪7b1٪7d٪7d٪2f1 550QB330-100/2 700QB330-150/3	330	50 100 150	1750	72	87 160 300	60	420
							600
550QB٪7b٪7b1٪7d٪7d٪2f1 700QB420-86/2 700QB420-129/3 700QB420-172/4	420	129 172	1750	72	87 185 300 380	60	420
							600
							615
550QB٪7b٪7b1٪7d٪7d٪2f1 550QB540-72/2 700QB540-108/3 700QB540-144/4 700QB540-180/5	540	36 72 108 144 180	1750	72	100 185 300 380 470	60	420
							600
							615
700QB٪7b٪7b1٪7d٪7d٪2f1 700QB780-92/2 700QB780-138/3	780	46 92 138	1750	72	185 350 520	60	480
700QB٪7b٪7b1٪7d٪7d٪2f1 700QB900-88/2 700QB900-132/3	900	44 88 132	1750	72	185 420 620	60	480
							520
700QB٪7b٪7b1٪7d٪7d٪2f1 700QB1020-82/2 700QB1020-123/3 700QB1020-164/4	1020	41 82 123 164	1750	72	220 420 620 850	60	480
							520
600QB٪7b٪7b1٪7d٪7d٪2f1 700QB660-80/2 700QB660-120/3 700QB660-160/4	660	40 80 120 160	1750	72	140 300 380 540	60	465
							600
							615
600QB٪7b٪7b1٪7d٪7d٪2f1 700QB780-72/2 700QB780-108/3 700QB780-144/4	780	36 72 108 144	1750	72	140 300 420 540	60	465
							600
							615
600QB٪7b٪7b1٪7d٪7d٪2f1 700QB900-54/2 700QB900-81/3 700QB900-108/4 700QB900-135/5	900	27 54 81 108 135	1750	72	120 300 380 470 620	60	465
							600
							615
800QB٪7b٪7b1٪7d٪7d٪2f1 800QB960-100/2 800QB960-150/3	960	50 100 150	1750	72	220 470 720	60	630
800QB٪7b٪7b1٪7d٪7d٪2f1 800QB1200-86/2 800QB1200-129/3	1200	43 86 129	1750	72	300 540 720	60	630
900QB٪7b٪7b1٪7d٪7d٪2f1	960	95	1750	72	420	60	655
900QB٪7b٪7b1٪7d٪7d٪2f1 900QB1200-176/2	1200	88 176	1750	72	470 1000	60	655
							655
900QB٪7b٪7b1٪7d٪7d٪2f1 900QB1500-140/2	1500	70 140	1750	72	470 1000	60	655
							685
900QB٪7b٪7b1٪7d٪7d٪2f1 900QB2000-112/2	2000	56 112	882	83	450 900	60	720
900QB٪7b٪7b1٪7d٪7d٪2f1 900QB2200-108/2	2200	54 108	882	83	480 960	60	720
900QB٪7b٪7b1٪7d٪7d٪2f1 900QB2500-104/2	2500	52 104	882	85	500 1000	60	720
